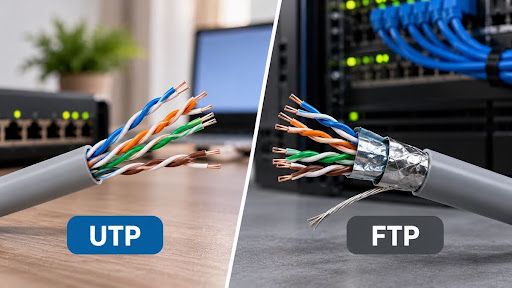

UTP или FTP: какой кабель выбрать для интернета
При прокладке домашней или офисной локальной сети чаще всего используют витую пару. В каталогах встречаются обозначения UTP и FTP, и основное различие между ними связано с экранированием. Однако наличие экрана само по себе не означает, что FTP всегда лучше: выбор зависит от уровня помех, способа монтажа и остальных компонентов сети.
Для обычной квартиры или небольшого офиса часто достаточно UTP подходящей категории. FTP становится полезным в среде с повышенными электромагнитными помехами, но для нормальной работы экранирования вся система должна быть спроектирована и смонтирована соответствующим образом.
Что такое витая пара
Витая пара состоит из пар изолированных проводников, скрученных между собой. Скрутка помогает уменьшать взаимные и внешние электромагнитные воздействия на передаваемый сигнал. Такой кабель широко применяется для Ethernet-сетей, подключения компьютеров, роутеров, точек доступа, камер и другого сетевого оборудования.
На Cable.kz можно подобрать витую пару UTP для построения локальных сетей. Перед покупкой важно учитывать категорию, материал проводников, исполнение оболочки и условия прокладки.
Что означает UTP
UTP — неэкранированная витая пара. В конструкции отсутствует общий металлический экран, а устойчивость к помехам обеспечивается прежде всего правильной скруткой пар и соблюдением требований к монтажу.
UTP широко применяется в квартирах, частных домах и офисах, где уровень электромагнитных помех невысок. Такой кабель проще монтировать, а для подключения не требуется строить полноценную экранированную систему.
Но отсутствие экрана не означает отсутствие правил прокладки. Сетевую линию все равно следует размещать с учетом соседних силовых кабелей и источников электромагнитных помех.
Что означает FTP
Под обозначением FTP обычно понимают витую пару с общим фольгированным экраном вокруг набора пар. Экран помогает снизить влияние внешних электромагнитных помех на линию, если система правильно подключена и заземлена в соответствии с проектом.
Такой кабель может быть полезен в производственных помещениях, технических зонах и на трассах рядом с оборудованием, создающим заметные помехи. При этом один только экранированный кабель не решает задачу: необходимы совместимые экранированные разъемы, патч-панели и корректная организация заземления.
UTP и FTP: основные отличия
| Критерий | UTP | FTP |
|---|---|---|
| Экран | Нет общего металлического экрана | Есть общий фольгированный экран |
| Монтаж | Проще для обычных домашних и офисных сетей | Требует правильной организации экранирования |
| Среда применения | Помещения с обычным уровнем электромагнитных помех | Участки с повышенным риском внешних помех |
| Дополнительные компоненты | Обычные совместимые сетевые компоненты | Для реализации экранирования нужны совместимые экранированные компоненты |
Поэтому сравнивать UTP и FTP только по принципу «есть экран — значит лучше» неправильно. В обычной среде качественная UTP-линия может полностью выполнять задачу, а неправильно подключенный экран FTP не даст ожидаемого преимущества.
Какой кабель выбрать для квартиры
В квартире основными источниками помех являются бытовая электропроводка и электроприборы. При нормальном проектировании трассы UTP обычно является практичным вариантом для подключения комнатных сетевых розеток, компьютеров, телевизоров, точек доступа и другого оборудования.
При выборе стоит заранее определить требуемую категорию и максимальную длину стационарной линии. Также важно не прокладывать сетевой кабель произвольно вместе с силовой проводкой в одном пространстве, если такой способ не соответствует требованиям к разделению линий.
Что выбрать для офиса
В обычном офисе UTP также часто достаточно, особенно если сетевые трассы организованы отдельно от силовых и отсутствует мощное промышленное оборудование. При большом количестве рабочих мест важнее правильно спроектировать кабельную систему, выбрать категорию и обеспечить качественную коммутацию.
FTP имеет смысл рассматривать, если кабель проходит через зоны с выраженными электромагнитными помехами. Решение желательно принимать для всей структурированной кабельной системы, а не заменять отдельный отрезок UTP на FTP без изменения остальных компонентов.
Когда экранированная витая пара действительно нужна
- рядом находится промышленное электрическое оборудование;
- по условиям объекта ожидается высокий уровень электромагнитных помех;
- трасса проходит в технических зонах с большим количеством силовых линий;
- экранирование предусмотрено проектом структурированной кабельной системы;
- можно обеспечить совместимые экранированные компоненты и корректное заземление.
Если этих условий нет, покупка FTP только ради наличия фольги может увеличить стоимость и сложность монтажа без практической необходимости.
Почему категория кабеля не менее важна
UTP и FTP описывают прежде всего наличие или отсутствие определенного экранирования, но не определяют сами по себе возможности линии по скорости передачи данных. Для этого необходимо учитывать категорию витой пары и характеристики сетевого оборудования.
Например, при выборе кабеля для новой сети нужно сопоставить категорию кабеля, розеток, коннекторов, патч-панелей и активного оборудования. Возможности канала определяются системой в целом, поэтому дорогой кабель не исправит ограничения несовместимых компонентов.
Медь или омедненный проводник
Еще один важный параметр — материал токопроводящих жил. Для стационарной структурированной кабельной системы предпочтение обычно отдают продукции с медными проводниками, характеристики которой соответствуют заявленной категории и стандартам.
На рынке также встречается CCA — алюминиевый проводник с медным покрытием. Он отличается по электрическим характеристикам от полноценной меди, поэтому при проектировании сети необходимо проверять фактическую конструкцию кабеля, а не ориентироваться только на надпись Cat5e или Cat6.
Что учитывать при прокладке
Даже правильно выбранная витая пара может работать хуже из-за ошибок монтажа. Необходимо соблюдать допустимые радиусы изгиба, не повреждать оболочку, не растягивать кабель с чрезмерным усилием и минимально расплетать пары при оконцевании.
- заранее спланируйте трассу и точки подключения;
- учитывайте соседство с силовыми линиями;
- не делайте резких перегибов и заломов;
- используйте компоненты соответствующей категории;
- маркируйте линии с обеих сторон;
- после монтажа проверяйте правильность распиновки и качество соединений.
Если витая пара используется для камер, особенности такой системы дополнительно рассмотрены в материале о выборе кабеля для видеонаблюдения.
Нужен ли FTP рядом с силовым кабелем
Использование экранированной витой пары не означает, что ее можно без ограничений прокладывать вплотную к силовым линиям. Требования к разделению трасс и способу монтажа сохраняются. Правильнее сначала спроектировать расположение линий, а затем оценивать необходимость дополнительного экранирования.
Если условия помещения сложные, выбор типа кабеля и расстояний между трассами следует выполнять по проектным требованиям. Это надежнее, чем пытаться компенсировать неудачную прокладку только переходом с UTP на FTP.
Вывод
UTP подходит для большинства обычных домашних и офисных сетей, где нет выраженных электромагнитных помех. FTP имеет общий экран и может быть полезен в более сложной электромагнитной среде, но требует совместимых компонентов и правильной организации экранирования.
При выборе витой пары нужно учитывать не только UTP или FTP, но и категорию кабеля, материал жил, длину трассы, условия прокладки и возможности сетевого оборудования. Для квартиры или стандартного офиса разумно начинать с качественного UTP подходящей категории, а экранированное решение использовать тогда, когда для него есть техническая причина.
