Гофра, ПНД-труба, металлорукав или кабель-канал: что выбрать
Защита кабеля нужна не только для аккуратного монтажа. Правильно выбранная оболочка или трасса помогает снизить риск механического повреждения проводки, упростить прокладку и организовать кабельную линию с учетом условий эксплуатации. Но универсального варианта для квартиры, производства, улицы и грунта не существует.
Гофрированная труба, ПНД-труба, металлорукав и кабель-канал решают разные задачи. При выборе нужно учитывать место монтажа, вероятность ударов и сдавливания, воздействие влаги и солнечного света, требования пожарной безопасности и необходимость последующего доступа к проводке.
Зачем кабелю дополнительная защита
Сам кабель уже имеет изоляцию жил и наружную оболочку, однако она не всегда рассчитана на внешние воздействия конкретного места монтажа. Например, проводка может проходить рядом со строительными конструкциями, по поверхности стены, через техническое помещение или под землей. В каждом случае набор рисков отличается.
Дополнительная защита может выполнять несколько функций:
- снижать риск механического повреждения кабеля;
- организовывать и фиксировать кабельную трассу;
- отделять проводку от окружающих конструкций в предусмотренных проектом случаях;
- защищать от части внешних воздействий при правильно подобранном исполнении;
- упрощать обслуживание или замену проводки;
- делать открытую прокладку более аккуратной.
При этом труба или короб не превращают неподходящий кабель в универсальный. Сначала выбирают кабель по электрическим и эксплуатационным характеристикам, а затем — подходящий способ его защиты и прокладки.
Гофрированная труба: универсальный вариант для многих внутренних работ
Гофра удобна благодаря гибкости: ее можно прокладывать по трассам с поворотами без большого количества отдельных угловых элементов. Она широко используется при монтаже электропроводки в помещениях, за облицовкой, в технических зонах и других местах, где это допускается выбранным типом трубы.
На Cable.kz можно подобрать гофрированную трубу разных диаметров. При выборе важно учитывать не только размер, но и материал, механическую прочность и условия, для которых предназначено конкретное изделие.
Обычная легкая гофра не должна восприниматься как серьезная защита от сильного удара или сдавливания. Если трасса проходит там, где возможны значительные механические нагрузки, требуется более прочное решение.
ПНД-труба: когда важна прочность трассы
Трубы из полиэтилена низкого давления применяют для организации кабельных трасс там, где нужна более жесткая и стойкая оболочка. Подходящее исполнение может использоваться на наружных участках и в земле, однако пригодность конкретной трубы для выбранного способа монтажа нужно подтверждать ее характеристиками.
ПНД-трубы для кабеля выбирают по диаметру, толщине стенки, механической стойкости и условиям эксплуатации. Для подземной трассы также важны глубина, подготовка основания, вероятность давления грунта и защита в местах ввода.
ПНД-труба особенно полезна, когда кабель нужно провести по заранее подготовленному каналу и сохранить возможность его протяжки. Но даже наличие трубы не отменяет требований к самому кабелю, если линия находится на улице или в грунте.
Металлорукав: защита от механических воздействий
Металлорукав представляет собой гибкую металлическую оболочку для проводки. Его применяют там, где требуется более высокая механическая защита по сравнению с легкими пластиковыми решениями, а жесткую металлическую трубу использовать неудобно.
В разделе металлорукава можно подобрать подходящий диаметр под количество и размеры проводников. Конкретное исполнение необходимо выбирать с учетом влажности, коррозионной среды, способа крепления и требований объекта.
Важно понимать, что металлическая конструкция сама по себе не означает герметичность. Если требуется защита от воды или пыли, нужно смотреть степень защиты всей системы, включая соединители и вводы.
Кабель-канал: удобство для открытой проводки
Кабель-канал чаще всего используют при открытой прокладке внутри помещений. Короб закрывает проводку, помогает организовать трассу по стене и оставляет относительно удобный доступ к кабелям при обслуживании или модернизации.
Это практичный вариант для офисов, коммерческих помещений, мастерских и жилых объектов, где скрывать проводку в стене нецелесообразно. В каталоге доступны кабель-каналы различных размеров для размещения одной или нескольких линий.
Размер короба следует выбирать с запасом для нормальной укладки, но не заполнять его произвольно большим количеством кабелей. При групповой прокладке необходимо учитывать нагрев и требования к совместному размещению разных линий.

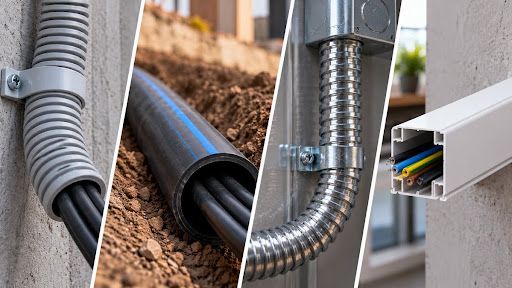

Сравнение способов защиты кабеля
| Вариант | Где обычно применяют | Главная особенность |
|---|---|---|
| Гофрированная труба | Внутренние и технические трассы в зависимости от исполнения | Гибкость и удобство прокладки |
| ПНД-труба | Наружные и подземные трассы при подходящих характеристиках | Прочная оболочка и удобство организации канала |
| Металлорукав | Технические и производственные участки | Повышенная механическая защита при сохранении гибкости |
| Кабель-канал | Открытая проводка преимущественно внутри помещений | Аккуратная трасса и удобный доступ к проводке |
Эта таблица показывает общий принцип, но не заменяет проверку характеристик конкретного изделия. Например, две гофрированные трубы одинакового диаметра могут иметь разную механическую стойкость и разные допустимые условия эксплуатации.
Что выбрать для квартиры или дома
Внутри помещения решение зависит от способа монтажа. Для скрытых и технических трасс часто удобна гофра подходящего типа. Для открытой проводки, где важны внешний вид и доступ к линии, практичнее кабель-канал. В местах с повышенным риском механического повреждения может потребоваться более прочная защита.
Нельзя выбирать оболочку отдельно от материала стены, способа прокладки и требований к пожарной безопасности. Если проводка проходит через разные зоны, одна трасса может включать несколько типов защиты.
Что выбрать для улицы и грунта
Наружная прокладка предъявляет дополнительные требования: на материалы воздействуют температура, влага и солнечное излучение. Для открытого участка нужно проверить устойчивость конкретной трубы или оболочки к ультрафиолету и климатическим воздействиям.
При подземной прокладке важна механическая защита и организация трассы. ПНД-труба может использоваться как элемент такого решения, если ее характеристики подходят для условий монтажа. Одновременно следует правильно выбрать и сам кабель. Подробнее эта тема разобрана в статье о выборе кабеля для улицы и грунта.
Как подобрать диаметр трубы или кабель-канала
Внутренний размер защиты должен позволять проложить кабель без чрезмерного натяжения и резких перегибов. Если в одной трассе находится несколько кабелей, учитывают их суммарный размер, возможность протяжки и допустимость совместной прокладки.
Слишком маленький диаметр усложняет монтаж и последующую замену линии. Слишком большой короб или труба обычно не опасны сами по себе, но увеличивают стоимость и габариты трассы. Поэтому размер подбирают после определения количества и наружного диаметра кабелей.
Типичные ошибки при защите кабельной трассы
- использовать обычную внутреннюю гофру на улице без проверки ее характеристик;
- считать любую ПНД-трубу автоматически подходящей для подземной кабельной линии;
- полагаться на металлорукав как на герметичную защиту без подходящих соединений;
- переполнять кабель-канал большим количеством линий;
- делать слишком резкие повороты, усложняющие протяжку кабеля;
- не защищать вводы и места возможного механического повреждения;
- подбирать защиту без учета характеристик самого кабеля.
Вывод
Гофра, ПНД-труба, металлорукав и кабель-канал не являются взаимозаменяемыми решениями. Гофра удобна для гибких внутренних трасс, ПНД-труба — для более защищенных каналов и ряда наружных или подземных решений, металлорукав — для участков с повышенным риском механического воздействия, а кабель-канал — для доступной открытой проводки.
Правильный выбор начинается с условий эксплуатации: где проходит линия, какие воздействия возможны и нужен ли доступ к проводке после монтажа. После этого проверяют характеристики конкретной защитной системы, ее размер и совместимость с выбранным кабелем. Такой подход позволяет получить аккуратную и технически обоснованную кабельную трассу без лишних материалов и случайных решений.
