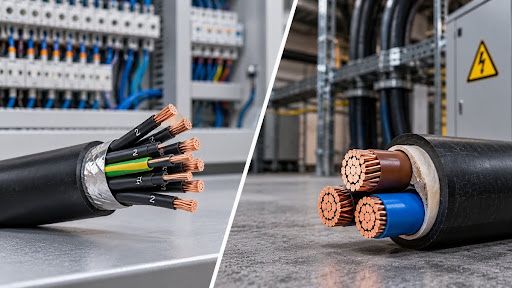

Контрольный кабель: что это и чем отличается от силового кабеля
Контрольные кабели используют там, где необходимо передавать сигналы управления, контроля и измерения между электрическим оборудованием. Внешне они могут напоминать обычные силовые кабели, однако отличаются назначением, конструкцией и типичными диапазонами сечений жил. Поэтому заменять один тип другим только из-за похожего внешнего вида нельзя.
К контрольным относятся, например, кабели семейства КВВГ и их специальные исполнения. Чтобы правильно подобрать марку, нужно понимать условия прокладки, количество необходимых цепей, требования к защите от помех и пожарной безопасности.
Для чего нужен контрольный кабель
Основная задача контрольного кабеля — соединять элементы систем управления, автоматики, сигнализации и контроля. По его жилам могут передаваться команды, состояния оборудования и измерительные сигналы. Такие линии встречаются на промышленных объектах, в распределительных устройствах, системах автоматизации и других электротехнических установках.
На Cable.kz представлены контрольные кабели различных исполнений. При выборе важно смотреть не только на число жил, но и на наличие экрана, тип оболочки и требования конкретного проекта.
Чем контрольный кабель отличается от силового
Силовой кабель прежде всего предназначен для передачи и распределения электрической энергии к нагрузке. Контрольный работает в цепях управления и контроля, где обычно требуется большее количество отдельных проводников сравнительно небольшого сечения.
| Критерий | Контрольный кабель | Силовой кабель |
|---|---|---|
| Основная задача | Передача сигналов управления, контроля и измерения | Передача и распределение электрической энергии |
| Количество жил | Часто большое количество отдельных жил | Обычно определяется схемой питания нагрузки |
| Сечение жил | Подбирается под контрольные и управляющие цепи | Рассчитывается прежде всего по электрической нагрузке |
| Экран | Может применяться для снижения влияния электромагнитных помех | Зависит от конструкции и назначения конкретного силового кабеля |
Это функциональное различие важнее внешнего сходства. Если проект предусматривает контрольный кабель, заменять его обычным силовым без технического обоснования не следует.
Что означает маркировка КВВГ
КВВГ — распространенная группа контрольных кабелей с медными жилами, изоляцией и оболочкой из поливинилхлоридных материалов. Конкретная конструкция и характеристики зависят от исполнения и производителя, поэтому полную маркировку необходимо сверять с технической документацией.
КВВГ применяют для стационарного подключения электрических аппаратов, распределительных устройств и систем управления, когда условия эксплуатации соответствуют характеристикам кабеля. Количество жил выбирают по электрической схеме с учетом необходимых рабочих и резервных цепей.
Когда нужен экранированный КВВГэ
Буква «э» в обозначении КВВГэ указывает на наличие экрана. Экранированное исполнение используют в ситуациях, когда на передаваемые сигналы могут влиять внешние электрические и электромагнитные помехи. Это особенно актуально, если контрольная трасса проходит рядом с силовыми линиями или оборудованием, создающим помехи.
Экран не является автоматическим требованием для любой контрольной линии. Необходимость экранирования определяют по типу сигнала, условиям объекта и проектной документации. Также важна правильная организация подключения экрана: наличие экрана без корректного проектного решения не гарантирует ожидаемого результата.
Что дает исполнение КВВГнг-LS
Обозначение нг-LS связано с пожарными характеристиками кабеля: такое исполнение предусматривает нераспространение горения при групповой прокладке в нормируемых условиях и пониженное дымо- и газовыделение. Его применяют там, где соответствующие характеристики предусмотрены требованиями объекта.
При этом КВВГнг-LS не следует путать с огнестойкими кабелями, рассчитанными на сохранение работоспособности цепи во время пожара. Низкое дымовыделение и огнестойкость — разные характеристики, поэтому нужное исполнение выбирают по проекту.
Когда требуется бронированный контрольный кабель
Если трасса проходит в условиях повышенного риска механического повреждения, проект может предусматривать бронированное исполнение контрольного кабеля. Броня обеспечивает дополнительную механическую защиту, однако не отменяет требований к способу прокладки и условиям окружающей среды.
Выбирать бронированный вариант только по принципу «он прочнее» не всегда рационально. Кабель становится тяжелее, монтаж сложнее, а стоимость выше. Поэтому необходимость брони должна определяться реальными условиями трассы.
Как выбрать контрольный кабель
Начинать выбор нужно с электрической схемы и условий эксплуатации. Марка должна соответствовать назначению цепи, а количество жил — фактическому числу подключений.
- определите количество рабочих и резервных жил;
- уточните необходимое сечение проводников;
- проверьте, требуется ли защита от электромагнитных помех;
- учтите способ прокладки и вероятность механических воздействий;
- проверьте требования к дымо- и газовыделению;
- сверьте рабочее напряжение и другие характеристики с документацией;
- убедитесь, что выбранное исполнение соответствует проекту объекта.
Если кабель одновременно выбирается по допустимой токовой нагрузке, полезно учитывать общие принципы из статьи о расчете сечения кабеля. Однако для контрольных цепей одного расчета по току недостаточно: значение имеют назначение сигнала и схема подключения.
Как определить нужное количество жил
Количество жил определяется схемой системы управления. Для простого устройства может быть достаточно нескольких проводников, тогда как сложная автоматика требует многожильного контрольного кабеля. Желательно учитывать и резерв, если он предусмотрен проектом для последующего расширения или обслуживания системы.
При этом покупать кабель с максимально возможным количеством жил без необходимости не всегда выгодно: увеличиваются наружный диаметр, стоимость и требования к монтажному пространству. Оптимальное решение формируется по схеме, а не по принципу «чем больше, тем лучше».
Можно ли использовать контрольный кабель вместо силового
Контрольный и силовой кабели имеют разное основное назначение, поэтому произвольная замена недопустима. Для питания нагрузки нужен кабель, рассчитанный на соответствующий ток, напряжение, режим работы и условия прокладки. Для этого используют подходящие силовые кабели.
Аналогично не стоит заменять предусмотренный проектом контрольный кабель случайным силовым только потому, что у него хватает жил. Могут отличаться конструкция, доступные сечения, экранирование и другие параметры, важные для управляющей цепи.
Типичные ошибки при выборе
- выбирать кабель только по количеству жил;
- не учитывать необходимость экрана;
- путать нг-LS с огнестойким исполнением;
- использовать неподходящий тип кабеля вместо предусмотренного проектом;
- игнорировать условия прокладки и механические нагрузки;
- не оставлять предусмотренный проектом резерв жил;
- ориентироваться только на цену метра без сравнения характеристик.
Вывод
Контрольный кабель предназначен прежде всего для цепей управления, контроля и измерения, тогда как силовой — для передачи электрической энергии к нагрузке. Поэтому эти группы кабелей нельзя считать взаимозаменяемыми.
При выборе КВВГ и его исполнений необходимо определить количество и сечение жил, необходимость экрана, требования к пожарным характеристикам и механической защите. КВВГэ выбирают, когда проект требует экранирования, КВВГнг-LS — когда важны соответствующие показатели дымо- и газовыделения, а бронированные варианты — при необходимости дополнительной механической защиты. Окончательная марка должна соответствовать электрической схеме и условиям конкретного объекта.
