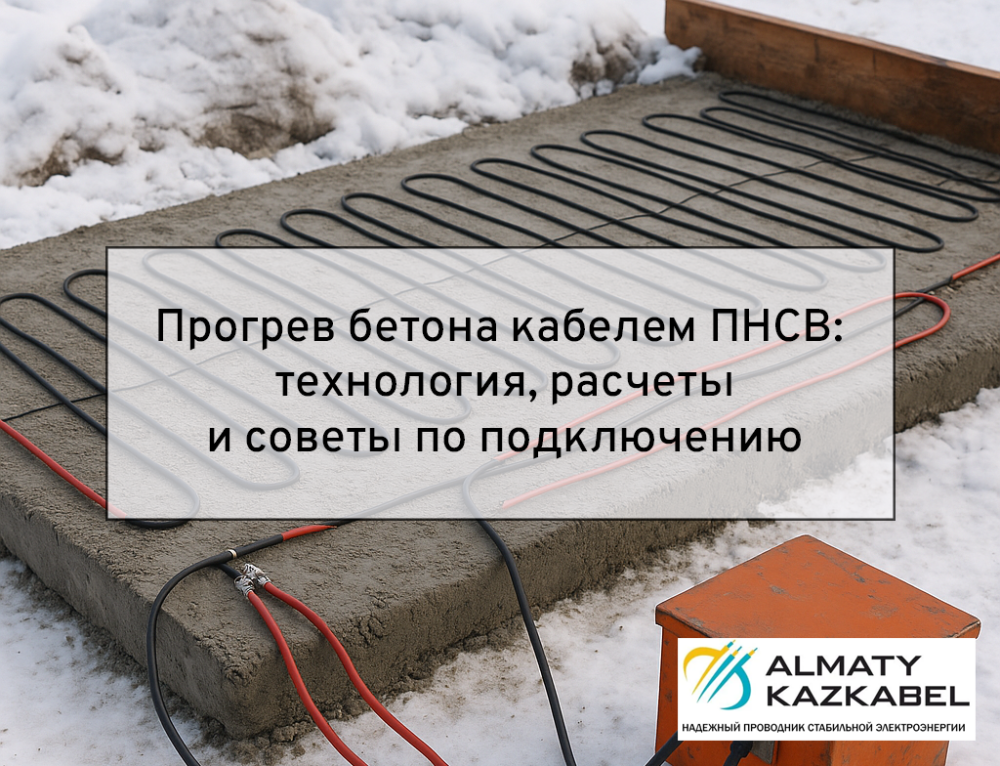

Прогрев бетона кабелем ПНСВ: технология, расчеты и советы по подключению

Прогрев бетона — обязательный этап строительства в холодное время года. Использование кабелей ПНСВ (провод нагревательный стальной в виниловой изоляции) является наиболее эффективным решением. Рассмотрим детально, как организовать процесс прогрева бетона с использованием кабеля ПНСВ, проведем необходимые расчёты и расскажем о способах правильного подключения.

Что такое кабель ПНСВ?

Кабель ПНСВ — это нагревательный стальной провод в виниловой изоляции, предназначенный для нагрева бетонных конструкций в холодных условиях. Кабель состоит из стальной жилы и прочного винилового слоя, защищающего провод от механических повреждений и воздействия внешней среды.

Как работает кабель ПНСВ для прогрева бетона?

При подключении кабеля к источнику электроэнергии по нему проходит электрический ток, который нагревает проводник. Выделяемое тепло равномерно распределяется, постепенно прогревая бетон и обеспечивая оптимальные условия для набора прочности.

Преимущества использования кабеля ПНСВ:

  • Равномерность нагрева: стабильная температура предотвращает появление трещин.
  • Экономичность: низкое энергопотребление.
  • Простота монтажа: легко укладывается и фиксируется.
  • Долговечность: качественная виниловая изоляция увеличивает срок службы.

Расчет необходимой длины кабеля ПНСВ

Длина одного отрезка кабеля определяется формулой:

L = U / (I × R), где:

  • L – длина кабеля, м
  • U – напряжение трансформатора, В (обычно 75 В)
  • I – рабочий ток (обычно 14–16 А)
  • R – сопротивление 1 м кабеля (указывается производителем)

На практике стандартные параметры: при напряжении 75 В и диаметре ПНСВ 1,2 мм длина одного отрезка составляет примерно 28 м.

Расчет общего количества кабеля для прогрева бетона:

Q = (V × k) / L, где:

  • Q – количество отрезков кабеля
  • V – объем бетона, м³
  • k – коэффициент укладки (45–60 м кабеля на 1 м³ бетона, обычно берут 55 м)
  • L – длина одного отрезка, м

Например, для объема 10 м³: Q = (10 × 55) / 28 ≈ 20 отрезков.
Общая длина: 20 × 28 м = 560 м.

Технология укладки и подключения кабеля ПНСВ

Этапы укладки:

  1. Подготовка основания и арматуры.
  2. Укладка кабеля шагом 15–25 см, фиксация пластиковыми хомутами или проволокой.
  3. Подключение кабеля ПНСВ через «холодные концы» из алюминиевого провода АПВ-4 (длиной 0,5–1 м).
  4. Контроль температуры термодатчиками.

Способы подключения:

  • Соединение «треугольником»: три группы проводов соединяются параллельно и подключаются к фазам трансформатора.
  • Соединение «звездой»: три отрезка одинаковой длины («тройки») соединяются одним концом в общий узел, а свободные концы подключают к трансформатору.

Использование кабеля АПВ для подключения ПНСВ

Важно помнить, что кабель ПНСВ должен подключаться к трансформатору через «холодные концы» из алюминиевого провода марки АПВ-4 сечением не менее 4 мм². Это связано с тем, что ПНСВ при работе на воздухе может перегреться и выйти из строя.

Почему стоит выбрать кабели ПНСВ в Алматы КазКабель?

Компания Алматы КазКабель предлагает высококачественные кабели ПНСВ и провод АПВ, соответствующие строгим стандартам качества. Наши специалисты помогут подобрать оптимальное решение для вашего проекта.

Заказать кабель ПНСВ и провод АПВ вы можете на сайте Алматы КазКабель или проконсультироваться со специалистами по выбору и расчету.
