Как выбрать сечение кабеля по мощности и току: практическое руководство
Сечение токопроводящей жилы — один из ключевых параметров силовой линии. Если оно недостаточно, проводник может перегреваться под нагрузкой. Слишком большое сечение без необходимости увеличивает стоимость и усложняет монтаж, но не заменяет правильный расчет защиты.
Поэтому кабель выбирают не по принципу «чем толще, тем лучше», а по расчетному току, материалу жил, способу прокладки, длине линии и условиям эксплуатации.

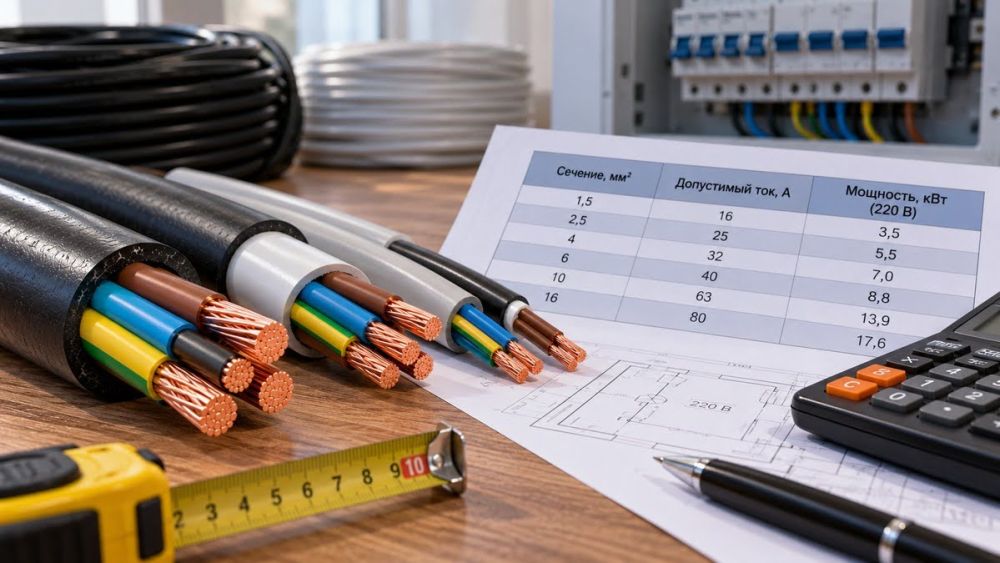

Что такое сечение кабеля
Сечение характеризует площадь токопроводящей жилы и указывается в квадратных миллиметрах. Именно жила проводит электрический ток, поэтому внешний диаметр кабеля нельзя использовать как замену значению сечения.
Два кабеля похожего диаметра могут иметь разные сечения, конструкцию изоляции и допустимые нагрузки.
Сначала определяем мощность нагрузки
Для выбора линии необходимо определить оборудование, которое будет к ней подключено, и оценить возможную одновременную нагрузку. Для отдельного мощного потребителя используют его паспортную мощность, а для группы — расчетную нагрузку всех потребителей с учетом проекта сети.
После этого мощность переводят в расчетный ток с учетом напряжения, количества фаз и характера нагрузки.
Почему нельзя дать одно сечение на любую мощность
Допустимый ток зависит не только от площади жилы. На нагрев влияет способ прокладки: кабель в воздухе охлаждается иначе, чем линия в трубе, коробе, теплоизоляции или группе с другими кабелями.
- материал жил — медь или алюминий;
- количество нагруженных жил;
- способ прокладки;
- температура окружающей среды;
- групповая прокладка;
- длина линии;
- условия эксплуатации.
Медь и алюминий
Медь обладает более высокой электропроводностью, поэтому при одинаковой задаче медная и алюминиевая линии могут требовать разных сечений. При этом выбор материала зависит не только от тока, но и от конструкции сети, соединений, стоимости и проектных требований.
Если в линии соединяются медные и алюминиевые проводники, необходимо применять предназначенные для этого соединительные решения.
Как влияет способ прокладки
Теплоотвод от кабеля определяет его допустимую нагрузку. При открытой прокладке условия охлаждения одни, при монтаже в трубе или закрытой конструкции — другие. Именно поэтому таблицы допустимых токов всегда применяются с учетом конкретного способа прокладки.
Нельзя брать значение допустимого тока из случайной таблицы, не проверив, для какого кабеля и условий оно указано.
Зачем проверять падение напряжения
Даже если сечение подходит по нагреву, на длинной линии напряжение у потребителя может заметно снижаться. Чем больше ток, длина и сопротивление проводника, тем больше потери.
Для длинных вводов, хозяйственных построек, наружного освещения и удаленного оборудования проверка падения напряжения особенно важна. Иногда именно этот расчет требует увеличить сечение.
Как выбирать кабель для розеточной группы
Розеточная линия рассчитывается по предполагаемой нагрузке, способу прокладки и защитному аппарату. Нельзя ориентироваться только на количество розеток: две розетки с мощными приборами могут создавать большую нагрузку, чем десять розеток с маломощной техникой.
Сечение кабеля и номинал автоматического выключателя должны быть согласованы между собой.
Как выбирать линию для мощного оборудования
Электроплиты, водонагреватели, отопительное оборудование, кондиционеры, электродвигатели и зарядные устройства могут требовать отдельной линии. Для нее рассчитывают ток конкретного потребителя, проверяют пусковые режимы при необходимости и выбирают соответствующую защиту.
Подключать мощный прибор к существующей линии только потому, что розетка физически подходит, неправильно.
Как связаны кабель и автомат
Защитный аппарат должен отключать линию при токе, который становится недопустимым для ее элементов. Поэтому нельзя сначала поставить автомат большого номинала, а затем считать, что он позволит безопасно получить больше мощности от уже проложенного кабеля.
Автомат, кабель и нагрузка рассчитываются совместно.
Пошаговый алгоритм выбора
- определить назначение линии;
- посчитать расчетную мощность;
- определить ток нагрузки;
- выбрать материал проводника;
- учесть способ прокладки;
- подобрать предварительное сечение по допустимому току;
- проверить падение напряжения;
- согласовать сечение с защитным аппаратом;
- проверить требования проекта и условия эксплуатации.
Какие ошибки встречаются чаще всего
- выбор кабеля только по мощности без учета прокладки;
- ориентация на внешний диаметр вместо сечения жилы;
- игнорирование длины линии;
- неправильное сочетание кабеля и автомата;
- использование одинакового подхода для меди и алюминия;
- подключение новой мощной нагрузки к старой линии без проверки.
Где подобрать кабель
После расчета сечения необходимо выбрать конкретную марку и исполнение под условия объекта. В каталоге Cable.kz представлены медные кабели и другие типы кабельно-проводниковой продукции для различных способов прокладки.
При сравнении вариантов важно проверять количество жил, номинальное сечение, конструкцию оболочки и соответствие требованиям проекта.
Вывод
Сечение кабеля выбирают по расчетному току, а затем проверяют по условиям прокладки, длине линии и допустимому падению напряжения. Мощность потребителя — важный исходный параметр, но сама по себе она не дает готового ответа.
Надежная линия получается тогда, когда кабель, защита и нагрузка рассчитаны как единая система. Для ответственных и мощных линий расчет должен выполняться с учетом проектной документации и нормативных требований.
